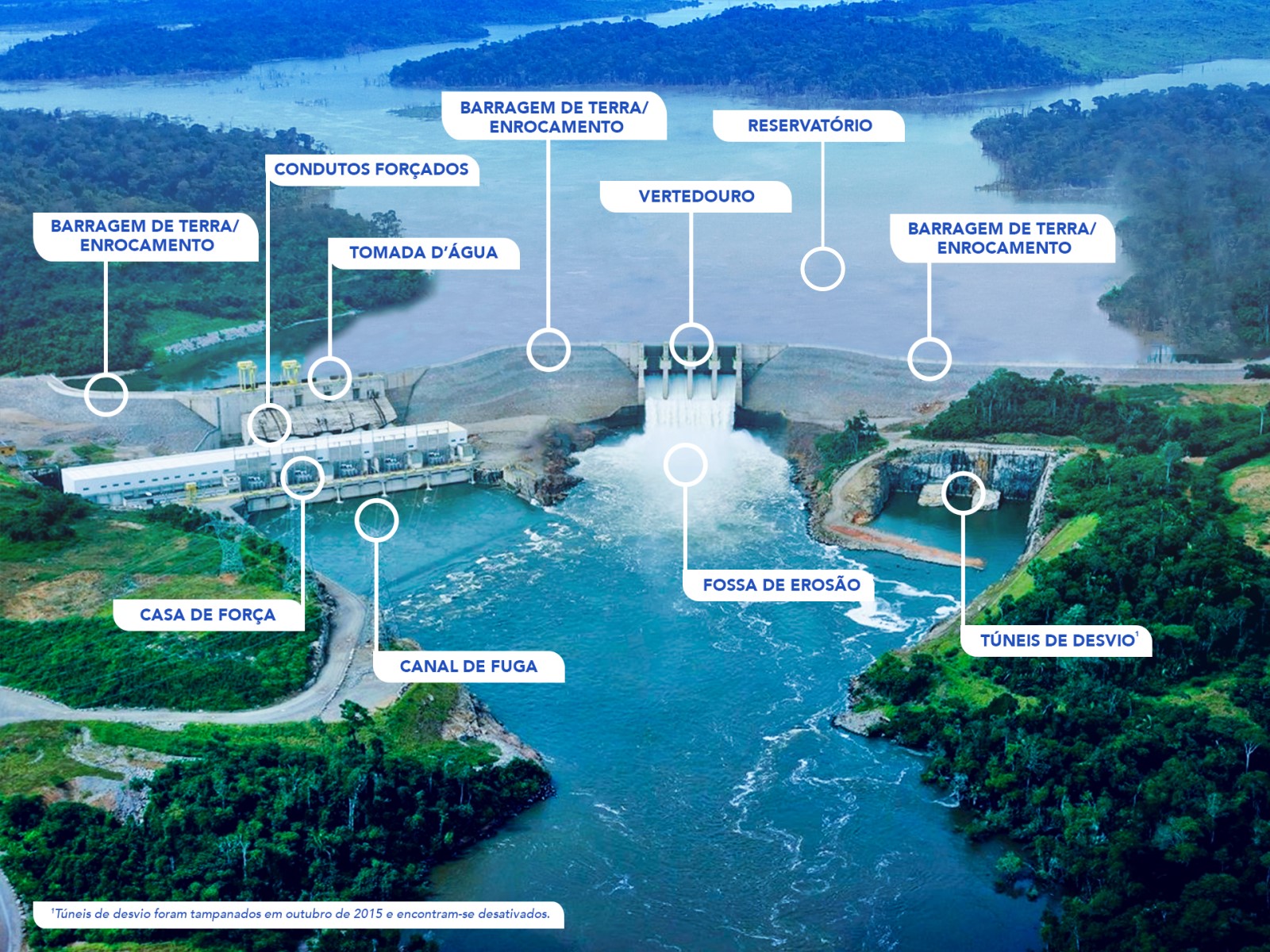

Barragens de Terra/Enrocamento
Intercaladas pelas estruturas de concreto (tomada d’água e vertedouro), as três barragens de terra/enrocamento fecham o rio para criar o desnível hidráulico. As barragens de terra/enrocamento são compostas por blocos de rocha, núcleo argiloso e materiais granulares de transição entre os blocos de rocha e a argila.
Vertedouro
O vertedouro, implantado no antigo leito do rio, extravasa a vazão de água que não é utilizada para a produção de energia. É nessa região que a barragem alcança a sua altura máxima, sendo igual a 82 metros. O vertedouro garante que a água seja descarregada de forma segura rio abaixo. O escoamento nessa estrutura é controlado por 4 comportas. Em função das características do vertedouro da UHE Teles Pires (tipo salto esqui), foi implantada a fossa de erosão. A fossa de erosão possui o objetivo de receber o impacto do jato de água lançado pelo vertedouro e mitigar os processos erosivos que podem ser formados por esse processo.
Fossa de Erosão
A fossa de erosão possui o objetivo de receber o impacto do jato de água lançado pelo vertedouro e mitigar os processos erosivos que podem ser formados por esse processo.
Túneis de Desvio
Na margem esquerda do rio Teles Pires foram escavados três túneis para viabilizar o processo construtivo do empreendimento, possibilitando o ensecamento da área de construção mediante a execução das ensecadeiras. Desde outubro de 2015, essas estruturas estão desativadas, pois não possuem mais função para a geração de energia.
Reservatório
O reservatório da UHE Teles Pires possui um volume de água de 0,96 km³ e seu nível d´água está na elevação 220,44.
Casa de Força
A casa de força abriga 5 unidades geradoras (UG’s) e é o local onde é gerada a energia hidrelétrica através do giro dos conjuntos turbina-gerador.
Canal de Fuga
Após o processo de geração de energia, a água é restituída para o rio por meio do canal de fuga.
Circuito Hidráulico de Geração
As estruturas da tomada d’água, condutos forçados, casa de força e canal de fuga compõem o circuito hidráulico de geração e são responsáveis por conduzir a água da porção acima para a porção abaixo da barragem, gerando energia hidrelétrica. Esse conjunto de estruturas está localizado na margem direita do rio Teles Pires.
